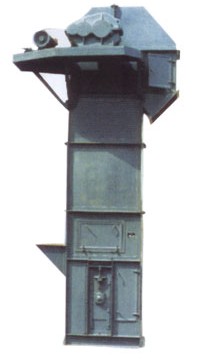

TH系列斗式提升机具有输送量大，提升高度高，运行平稳可靠，寿命长等特点。其主要特性和参数符合JB3926-89《垂直斗式提升机》标准。其牵引链条为圆环链，破断载荷大、耐磨性好、寿命长。尾部采用重力式张紧，运转平稳可靠。
        本系列斗式提升机为混合或重力方式卸料，掏取方式装料，适用于输送堆积密度≤1.5t / m3的粉状、粒状、小块状的低磨琢性物料，物料温度不超过250℃。本机较大输送量达365m3/h，较大提升高度达50m。
        本系列斗式提升机备有二种料斗：ZH型（中深斗）一般适用于输送湿的、易结块、较难抛出的物料，如湿砂、型砂、化肥、碱粉等。SH型（深斗）一般适用于输送干燥的、松散易于抛出的物料，如水泥、碎石、煤块等。
        本系列斗式提升机传动装置有二种形式，Y系列电机分别配有ZJ型减速器和ZQ型减速器。

TH系列环链斗式提升机主要技术参数表

注：表中料斗容积为盛水容积，输送量按此斗容计算时为100%填充，选型时根据物料特性查物料填充系数表对输送量进行修正。

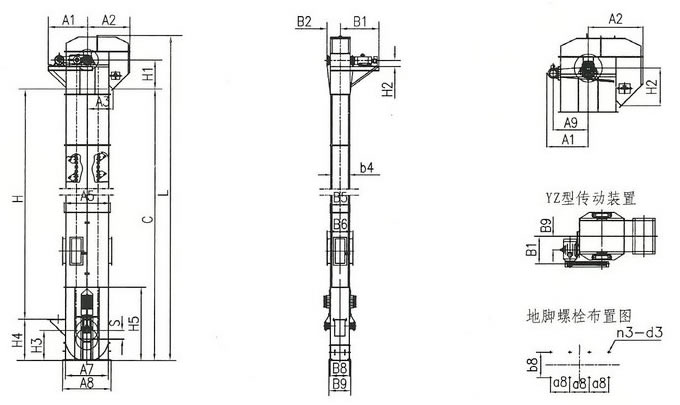

TH系列环链斗式提升机外形尺寸图
